1.3 Model Komunikasi

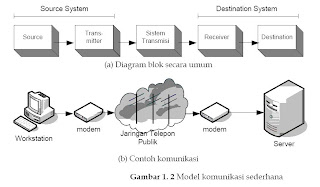

Kita mulai pelajaran jaringan ini dengan sebuah model komunikasi sederhana yang diilustrasikan pada gambar 1.2.(a) Tujuan utama sebuah sistem komunikasi adalah pertukaran data antara dua entitas. Gambar 1.2.(b) merupakan sebuah contoh jaringan komunikasi data dimana terjadi komunikasi antara workstation dan server melalui sebuah jaringan telepon publik. Contoh lainnya lagi adalah komunikasi antara dua telepon dengan menggunakan jaringan yang sama. Unsur-unsur model ini adalah sebagai berikut: Source. Perangkat ini bertugas untuk membangkitkan atau menentukan data yang akan ditransmisikan; misalnya telepon atau komputer personal. Transmitter. Biasanya, data dibangkitkan oleh sistem source dan tidak langsung ditransmisikan secara langsung dalam bentuk sebagaimana data itu dibuat. Sebuah transmitter akan mentransformasikan dan mengkodekan informasi tersebut dalam bentuk sinyal elektormagnetik yang dapat dirambatkan pada sistem transmisi. Misalnya, sebuah modem mengambil bit stream dari sebuah komputer dan mentrasformasikannya dalam bentuk sinyal analog yang dapat dirambatkan pada jaringan telepon.
Sistem Transmisi. Ini dapat berupa media transmisi atau jalur komunikasi atau sebuah jaringan kompleks yang menghubungkan source dan destination.
Receiver. Receiver menerima sinyal dari sistem transmisi dan mengkonversinya ke dalam bentuk yang dikenali oleh perangkat destination. Misalnya, sebuah modem akan menerima sinyal analog yang datang dari jaringan atau jalur transmisi dan mengkonversinya ke dalam bentuk digital stream.
Destination. Merupakan tujuan akhir dari pengiriman data yang menerima data dari receiver.
Perbedaan mendasar antara jaringan komputer dan komunikasi data adalah komunikasi data lebih cenderung pada keandalan dan efisiensi transfer sejumlah bit-bit dari satu titik ke tujuannya sementara jaringan komputer menggunakan teknik komunikasi data namun lebih mementingkan arti dari tiap bit dalam proses pengiriman hingga diterima di tujuannya
Komunikasi data merupakan transmisi data elektronik melalui sebuah media. Media tersebut dapat berupa kabel tembaga, fiber optik, micro wave (gelombang mikro) dan sebagainya (dibahas pada bab 2.1). Sistem yang memungkinkan terjadinya transmisi data seringkali disebut jaringan komunikasi data.

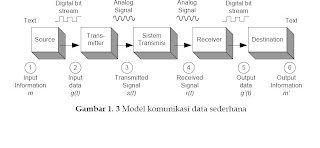

Gambar 1.3 merupakan perspektif lain dari model komunikasi data gambar 1.2.(a). Untuk memudahkan pemahaman, kita mengambil contoh pengiriman electronic mail (surat elektronik).
Misalkan perangkat input dan transmitter merupakan komponen sebuah personal computer (PC). Seorang user pada sebuah PC akan mengirim pesan m ke user lain. User ini akan mengaktifkan paket electronic mail pada PC dan mengetik pesan melalui keyboard (perangkat input). Karakter string yang dibuat akan disimpan di buffer pada memori utama. PC ini dihubungkan pada sebuah media transmisi, seperti kabel atau telepon melalui perangkat I/O (transmitter), misalnya transceiver atau modem. Pesan tadi akan ditransfer ke transmitter sebagai sebuah barisan voltase [g(t)] yang merepresentasikan bit-bit pada kabel atau bus komunikasi. Transmitter dihubungkan langsung ke medium dan mengkonversi aliran yang datang [g(t)] menjadi sinyal [s(t)] yang memungkinkan untuk ditransmisikan/dirambatkan.
Sinyal yang ditransmisikan s(t) merambat melalui media komunikasi/sistem transmisi – menjadi objek gangguan dalam transmisi sehingga r(t) bisa saja berbeda dengan s(t) – dan diterima oleh receiver sebagai r(t). Receiver berusaha menganalisis keaslian s(t), di dasarkan pada r(t) dan pengetahuannya atas media, yang menghasilkan rangkaian bit g’(t). Bit-bit ini di kirim ke komputer output, dimana bit-bit tersebut di tahan dalam memori sebagai (g’). dalam beberapa kasus, sistem tujuan (destination) akan berusaha memperingatkan jika terjadi error, dan untuk selajutnya bekerja sama dengan sistem sumber sampai akhirnya mendapatkan data yang bebas dari error (error-free data). Data ini kemudian diberikan kepada user melalui suatu perangkat output, seperti printer atau layar. Pesan (m’) sebagaimana dilihat oleh user biasanya merupakan salinan dari pesan aslinya (m).
Kita mulai pelajaran jaringan ini dengan sebuah model komunikasi sederhana yang diilustrasikan pada gambar 1.2.(a) Tujuan utama sebuah sistem komunikasi adalah pertukaran data antara dua entitas. Gambar 1.2.(b) merupakan sebuah contoh jaringan komunikasi data dimana terjadi komunikasi antara workstation dan server melalui sebuah jaringan telepon publik. Contoh lainnya lagi adalah komunikasi antara dua telepon dengan menggunakan jaringan yang sama. Unsur-unsur model ini adalah sebagai berikut: Source. Perangkat ini bertugas untuk membangkitkan atau menentukan data yang akan ditransmisikan; misalnya telepon atau komputer personal. Transmitter. Biasanya, data dibangkitkan oleh sistem source dan tidak langsung ditransmisikan secara langsung dalam bentuk sebagaimana data itu dibuat. Sebuah transmitter akan mentransformasikan dan mengkodekan informasi tersebut dalam bentuk sinyal elektormagnetik yang dapat dirambatkan pada sistem transmisi. Misalnya, sebuah modem mengambil bit stream dari sebuah komputer dan mentrasformasikannya dalam bentuk sinyal analog yang dapat dirambatkan pada jaringan telepon.
Sistem Transmisi. Ini dapat berupa media transmisi atau jalur komunikasi atau sebuah jaringan kompleks yang menghubungkan source dan destination.
Receiver. Receiver menerima sinyal dari sistem transmisi dan mengkonversinya ke dalam bentuk yang dikenali oleh perangkat destination. Misalnya, sebuah modem akan menerima sinyal analog yang datang dari jaringan atau jalur transmisi dan mengkonversinya ke dalam bentuk digital stream.
Destination. Merupakan tujuan akhir dari pengiriman data yang menerima data dari receiver.
Perbedaan mendasar antara jaringan komputer dan komunikasi data adalah komunikasi data lebih cenderung pada keandalan dan efisiensi transfer sejumlah bit-bit dari satu titik ke tujuannya sementara jaringan komputer menggunakan teknik komunikasi data namun lebih mementingkan arti dari tiap bit dalam proses pengiriman hingga diterima di tujuannyaKomunikasi data merupakan transmisi data elektronik melalui sebuah media. Media tersebut dapat berupa kabel tembaga, fiber optik, micro wave (gelombang mikro) dan sebagainya (dibahas pada bab 2.1). Sistem yang memungkinkan terjadinya transmisi data seringkali disebut jaringan komunikasi data.
Gambar 1.3 merupakan perspektif lain dari model komunikasi data gambar 1.2.(a). Untuk memudahkan pemahaman, kita mengambil contoh pengiriman electronic mail (surat elektronik).Misalkan perangkat input dan transmitter merupakan komponen sebuah personal computer (PC). Seorang user pada sebuah PC akan mengirim pesan m ke user lain. User ini akan mengaktifkan paket electronic mail pada PC dan mengetik pesan melalui keyboard (perangkat input). Karakter string yang dibuat akan disimpan di buffer pada memori utama. PC ini dihubungkan pada sebuah media transmisi, seperti kabel atau telepon melalui perangkat I/O (transmitter), misalnya transceiver atau modem. Pesan tadi akan ditransfer ke transmitter sebagai sebuah barisan voltase [g(t)] yang merepresentasikan bit-bit pada kabel atau bus komunikasi. Transmitter dihubungkan langsung ke medium dan mengkonversi aliran yang datang [g(t)] menjadi sinyal [s(t)] yang memungkinkan untuk ditransmisikan/dirambatkan.
Sinyal yang ditransmisikan s(t) merambat melalui media komunikasi/sistem transmisi – menjadi objek gangguan dalam transmisi sehingga r(t) bisa saja berbeda dengan s(t) – dan diterima oleh receiver sebagai r(t). Receiver berusaha menganalisis keaslian s(t), di dasarkan pada r(t) dan pengetahuannya atas media, yang menghasilkan rangkaian bit g’(t). Bit-bit ini di kirim ke komputer output, dimana bit-bit tersebut di tahan dalam memori sebagai (g’). dalam beberapa kasus, sistem tujuan (destination) akan berusaha memperingatkan jika terjadi error, dan untuk selajutnya bekerja sama dengan sistem sumber sampai akhirnya mendapatkan data yang bebas dari error (error-free data). Data ini kemudian diberikan kepada user melalui suatu perangkat output, seperti printer atau layar. Pesan (m’) sebagaimana dilihat oleh user biasanya merupakan salinan dari pesan aslinya (m).
