1. DE-MILITARISED ZONE (DMZ) De-Militarised Zone(DMZ) merupakan mekanisme untuk melindungi sistem internal dari serangan hacker atau pihak-pihak lain yang ingin memasuki sistem tanpa mempunyai hak akses. Sehingga karena DMZ dapat diakses oleh pengguna yang tidak mempunyai hak, maka DMZ tidak mengandung rule.
Secara esensial, DMZ melakukan perpindahan semua layanan suatu jaringan ke jaringan lain yang berbeda. DMZ terdiri dari semua port terbuka, yang dapat dilihat oleh pihak luar. Sehingga jika hacker menyerang dan melakukan cracking pada server yang mempunyai DMZ, maka hacker tersebut hanya dapat mengakses host yang berada pada DMZ, tidak pada jaringan internal Misalnya jika seorang pengguna bekerja di atas server FTP pada jaringan terbuka untuk melakukan akses publik seperti akses internet, maka hacker dapat melakukan cracking pada server FTP dengan memanfaatkan layanan Network Interconnection System (NIS), dan Network File System(NFS).
Sehingga hacker tersebut dapat mengakses seluruh sumber daya jaringan, atau jika tidak, akses jaringan dapat dilakukan dengan sedikit upaya, yaitu dengan menangkap paket yang beredar di jaringan, atau dengan metoda yang lain. Namun dengan menggunakan lokasi server FTP yang berbeda, maka hacker hanya dapat mengakses DMZ tanpa mempengaruhi sumber daya jaringan yang lain. Selain itu dengan melakukan pemotongan jalur komunikasi pada jaringan internal, trojan dan sejenisnya tidak dapat lagi memasuki jaringan. Makalah ini akan membahas bagaimana memberi hak pada pengguna baik internal maupun eksternal, pada semua layanan jaringan yang diperlukan.
2. Konsep NAT, PAT, dan Daftar Akses Network Address Translation(NAT) berfungsi untuk mengarahkan alamat riil, seperti alamat internet, ke bentuk alamat internal. Misalnya alamat riil 203.8.90.100 dapat diarahkan ke bentuk alamat jaringan internal 192.168.0.1 secara otomatis dengan menggunakan NAT. Namun jika semua informasi secara otomatis ditranslasi ke bentuk alamat internal, maka tidak ada lagi kendali terhadap informasi yang masuk.
Oleh karena itu maka muncullah PAT. Port Address Translation(PAT) berfungsi untuk mengarahkan data yang masuk melalui port, sekumpulan port dan protokol, serta alamat IP pada port atau sekumpulan post. Sehingga dapat dilakukan kendali ketat pada setiap data yang mengalir dari dan ke jaringan. Daftar Akses melakukan layanan pada pengguna agar dapat mengendalikan data jaringan. Daftar Akses dapat menolak atau menerima akses dengan berdasar pada alamat IP, alamat IP tujuan, dan tipe protokol.
3. Contoh Studi Kasus Pada sebuah organisasi XYZ terdapat jaringan komputer berbasis Microsoft Windows NT4.0, Proxy Server 2.0 untuk mengakses internet, dan Microsoft Exchange 5.5 untuk mail lokal maupun global. Masalah-masalah yang dapat diamankan dengan menggunakan DMZ adalah sebagai berikut: o Semua alamat Internet Protocol(IP) merupakan alamat komputer sesungguhnya, sehingga dapat diakses secara langsung dari internet, o Server Domain Name Server(DNS) eksternal dapat digunakan pada jaringan internal, o Server Web bekerja di lingkungan internal, o Terdapat server File Transfer Protocol(FTP) yang bekerja di lingkungan internal, o Server Exchange dapat diakses secara langsung dari internet, o Tidak terdapat batasan pada permintaan yang masuk dan keluar jaringan.
4. Langkah 1 – Sebaran IP Baru dan memindahkan Layanan Web Organisasi XYZ juga didukung dengan server RedHat Linux dan dilengkapi dengan kartu ISDN. Semua routing pada server ini di non-aktifkan dan hanya berfungsi sebagai gateway aplikasi yang bekerja dengan melakukan monitoring pada port-port tertentu, dan mengaktifkan program lain yang dapat melayani arus informasi pada jaringan internal. Langkah pengamanan pertama yang dilakukan adalah dengan membenahi alamat IP sehingga dapat digunakan sebagai alamat global. Jika terdapat serangan hacker, maka jaringan internal tidak akan terganggu.
Lakukan setup DNS pada Windows NT4.0, karena layanan DNS pada NT relatif mudah dikonfigurasi, cukup aman untuk DNS internal, dan mendukung registrasi dinamis. Versi terbaru dari BIND mendukung registrasi dinamis untuk upgrade ke Windows 2000, sehingga sistem membutuhkan layanan DNS Windows 2000 untuk ekstensi direktori aktif. Kemudian dilakukan modifikasi pada semua alamat IP pada Server dan Print Server, mengubah konfigurasi aplikasi gateway pada Linux, dan membentuk sebaran DHCP baru. Langkah berikutnya adalah memindahkan halaman web dari jaringan lokal ke ISP karena halaman page tidak harus diubah setiap saat. Dengan memindahkan halaman web ke ISP, maka aspek keamanan bukan menjadi kompleksitas programmer namun menjadi kompleksitas ISP.
5. Langkah 2 – Menentukan Perangkat Keras Pendukung Perangkat keras yang digunakan meliputi koneksi ADSL, implementasi Firewall, dan implementasi DMZ. Pada perangkat keras yang digunakan menggunakan sistem operasi Windows atau Linux. Windows mempunyai kelemahan: Meskipun Windows NT/2000 cukup sulit di hack, namun mudah diserang Denial Of Service (DOS) atau service yang crash. Banyak sekali pihak yang melakukan hack pada lingkungan Windows. Sedangkan kelemahan Linux adalah karena Linux merupakan sistem operasi yang dibangun oleh hacker sehingga source code Linux mudah didapat. Oleh karena itu dengan menggunakan Linux, maka tingkat keamanan semakin rendah. Perangkat keras yang dibutuhkan terdiri dari perangkat komputer beserta paket sekuritinya, koneksi ADSL dan firewall, serta switch layer Data Link.
6. Langkah 3 – Implementasi Jalur ADSL dan Firewall PIX Setelah perangkat keras tersedia, maka berikutnya adalah melakukan pemetaan alamat perangkat keras, misalnya: o ADSL – 209.15.20.34 o Ethernet0 pada ADSL – 192.1.10.5/30 (255.255.255.252) o Ethernet0 pada firewall PIX. Berikutnya dibangun translasi NAT untuk melakukan panggilan forward ke 192.168.10.6. Biarkan router menjadi data route, dan biarkan Firewall menentukan konfigurasi yang diperlukan untuk pengelolaan resiko.
Firewall merupakan sistem yang menyediakan konektifitas yang aman antar jaringan baik internal maupun eksternal dalam beberapa lapis keamanan dengan fungsi yang berbeda. Pengertian firewall yang lain adalah sistem yang mengimplementasikan aturan keamanan untuk komunikasi antar jaringan komputer. Bagan keamanan digambarkan sebagai berikut:
7. Langkah 4 – Instalasi dan Konfigurasi pada DMZ
Sampai pada langkah ini maka bagian eksternal jaringan telah terbentuk, dan dapat dikenali sebagai bagian semi-trusted (DMZ). Namun dengan catatan bahwa pada jaringan, koneksi ISDN telah dipisahkan dan dapat berjalan seperti yang diharapkan. Namun biarkan koneksi ADSL offline, hingga

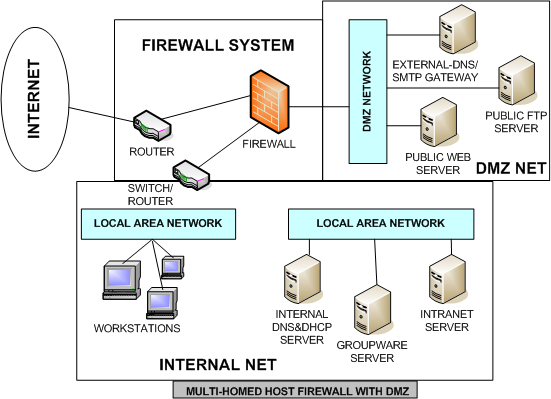

pengujian kinerja sistem telah dilakukan. Langkah ini dilakukan untuk meyakinkan bahwa sistem tidak terganggu selama proses instalasi dan konfigurasi.Sebelumnya arsitektur keamanan yang akan dibangun digambarkan sebagai berikut: Langkah yang perlu dilakukan adalah sebagai berikut: Pertama adalah menentukan subnet yang akan digunakan pada DMZ. 192.100.100.0/24 merupakan tebaran IP yang digunakan pada jaringan.
pengujian kinerja sistem telah dilakukan. Langkah ini dilakukan untuk meyakinkan bahwa sistem tidak terganggu selama proses instalasi dan konfigurasi.Sebelumnya arsitektur keamanan yang akan dibangun digambarkan sebagai berikut: Langkah yang perlu dilakukan adalah sebagai berikut: Pertama adalah menentukan subnet yang akan digunakan pada DMZ. 192.100.100.0/24 merupakan tebaran IP yang digunakan pada jaringan.
Selain itu dilakukan juga pengujian pada tebaran IP. Tebaran IP harus mempunyai ruang lingkup yang sama. Ethernet1 pada PIX mempunyai alamat IP 192.100.100.6/24, untuk tetap berhubungan dengan antarmuka Ethernet. Switch juga ditentukan alamat IP-nya. Hal ini dilakukan untuk mencegah hacker memasuki dan melakukan sniffing pada sistem. Langkah ini merupakan proses inspeksi dan antispoofing pada firewall PIX. Setelah langkah diatas dilakukan, maka semua mesin telah terhubung dan online berdasar pada alamat IP dan layanan jaringan komputer yang dibutuhkan. Mesin tersebut dapat dikonfigurasi dengan berbagai spesifikasi keamanan.
Firewall PIX juga dapat menerima permintaan VPN yang masuk, untuk memberi kemungkinan bagi pengguna jarak jauh untuk melakukan otentikasi pada sistem. Pembatasan akses pada server VPN menggunakan daftar akses yang menolak semua permintaan koneksi untuk mengakses VPN sampai diverifikasi sebagai salah satu kantor cabang atau dari kantoru utama. Akses SSH pada mesin DMZ dapat dikontrol dari komputer lokal dengan menggunakan kantor.
Sehingga dimungkinkan mengakses mesin melalui SSH, namun port scan dari internet tidak pernah melihat port SSH terbuka. Langkah berikutnya adalah melakukan redirect layanan DNS dari koneksi ADSL. Translasi alamat port dilakukan pada firewall PIX untuk meneruskan pengiriman setiap permintaan UDP/TCP port 53. Kemudian aktifkan filter paket pada firewall PIX untuk mengizinkan input koneksi TCP port 53 dari NamaServer secondary(umumnya milik ISP), permintaan UDP port 53 yang masuk, dan permintaan UDP port 53 yang keluar dari server DNS.
Konfigurasi ini harus diselesaikan untuk semua layanan pada semua server dengan layanan yang munkin berbeda-beda per server. Penelitian yang perlu dilakukan selanjutnya adalah mengubah delegasi nama server sehingga delegasi nameserver yang diharapkan nameserver primer dkonfigurasi untuk alamat eksternal ADSL, bukan untuk ISDN alamat eksternal. Setelah melalui semua langkah diatas, maka koneksi ADSL dapat dikonfigurasi dengan tingkat keamanan yang dibutuhkan oleh semua daftar akses dan PAT.
Aturan dasarnya adalah jika tidak membutuhkan akses layanan tertentu, maka akses akan ditolak. Hacker hanya dapat menyerang layanan yang disediakan oleh host DMZ, oleh karena itu upaya yang harus dilakukan adalah meminimalisasi jumlah layanan yang dapat diakses lewat internet, serta melengkapi layanan tersebut dengan keamanan yang tinggi. Sedangkan pada dasarnya semua layanan dapat diakses lewat internet. Lakukan pengujian pada setiap layanan, memindai semua port dan yakinkan anda mempunyai akses yang terbatas, sebanyak kemungkinan layanan spesifik. Langkah terakhir adalah melakukan konfigurasi antarmuka ethernet pada firewall PIX ke dalam jaringan internal. Pastikan semua lalu lintas diblok melalui daftar akses dari jaringan internal, sehingga tidak ada orang maupun apapun yang dapat akses keluar.
